これは何でしょう？
これはヒンジガイドと呼ばれるもので、ラジコン飛行機の可動翼と固定翼を厚さ方向に合わせて取り付ける加工をするためのツールです。
以前、このヒンジガイドをＹさんに貸してもらって精度よく作ることができたのですが、その後このツールを使わずに、定規とナイフで作ったら、どうも仕上がりがよくありませんでした。
便利なツールなので、私も欲しくなりネットで探したのですが、どこも商品リストに上がっていても「在庫なし」となっていて手に入れることができません。
もう製造されていないのかもしないので、今回、またＹさんにお願いして貸してもらいました。

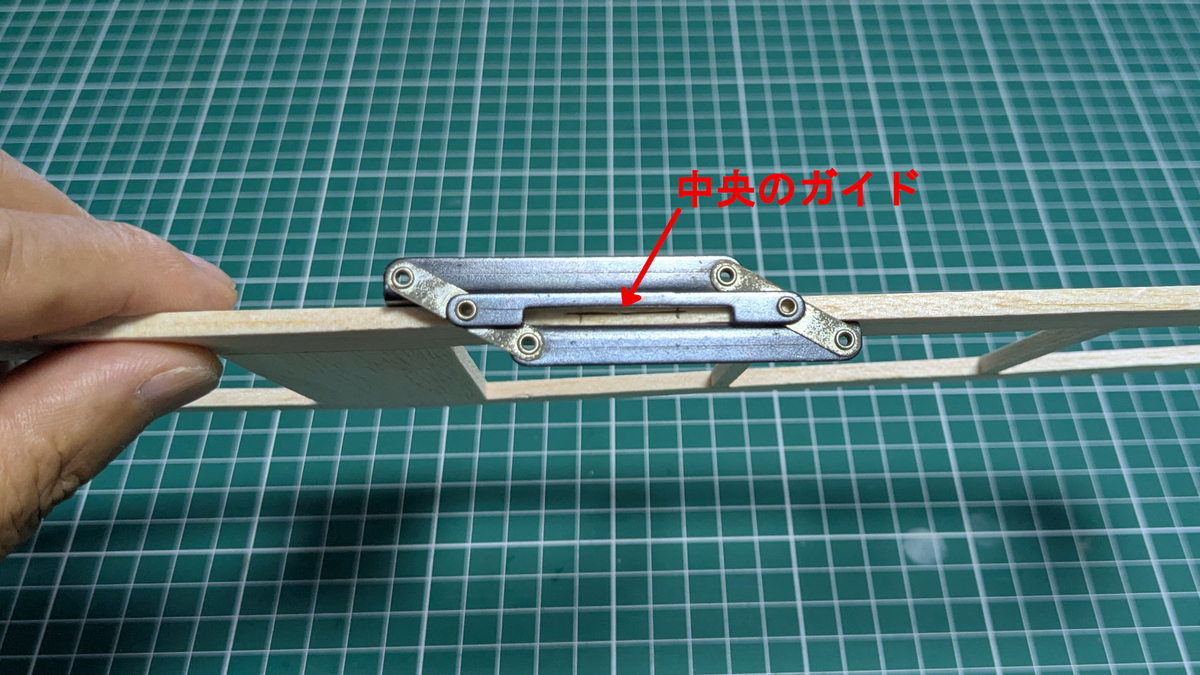

使うときはせん断方向にずらしてヒンジを付ける板をしっかり挟みます。すると下の写真のようにその板厚の中心に中央のガイドがくるようになっています。
固定翼と可動翼の両方に、中央のガイドに合わせてナイフで切り込みを入れます。
その切込みに下図のようにシートヒンジを差し込んで固定翼と可動翼を連結させます。
シートヒンジと翼は低粘度の瞬間接着剤を1，2滴流し込んで固定しますが、それは翼にフィルムを貼ったあとの最終的な組み立ての際に行います。
ヒンジガイドのおかげですべての可動翼を繋ぐための加工が精度よく完了しました。
Ｙさん、ありがとうございました。
